Gewichtssensor / Body Load Sensor 50kg

(1 Bewertung) Bewertungen anzeigen

1,05 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen

Sofort versandfertig


Gewichtssensor Body Load Cell Half-Bridge, 50kg. Das Modul stellt elektrisch betrachtet einen Spannungsteiler dar. Anschlussbelegung:

  • Weiß: R1
  • Rot: Mittelabgriff, R1 und R2
  • Schwarz: R2

Zum Anschluss an einen Microcontroller wird noch eine Platine z. B. HX711 zum Auslesen benötigt.

Details

  • Abmessungen: ca. 34x34x7,8mm (BxHxT)
  • Kapazität: Max. 50 Kg
  • Output Empfindlichkeit: 1.5 mV +- 15%
  • 1k Nominalwiderstand
  • ca. 40cm dreipolige Anschlussleitung

Lieferumfang

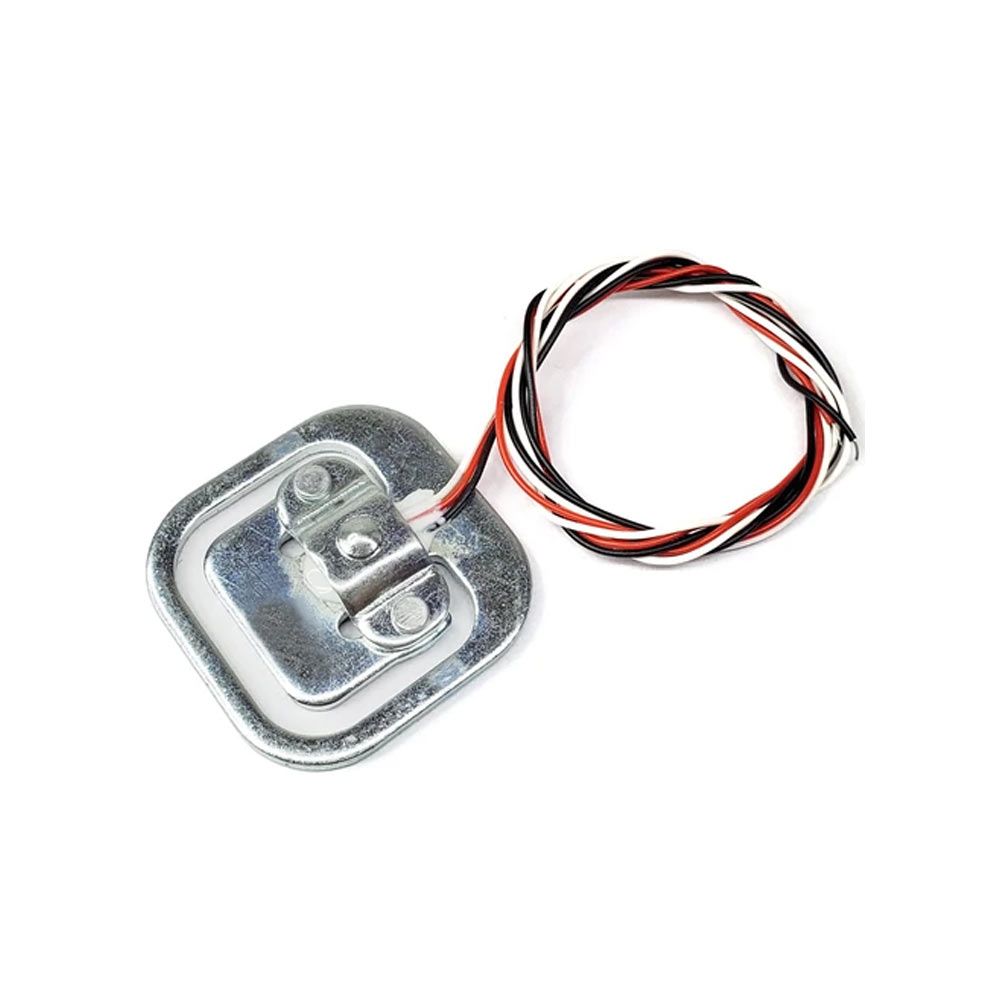

  • 1 x fertig aufgebautes Modul wie abgebildet
