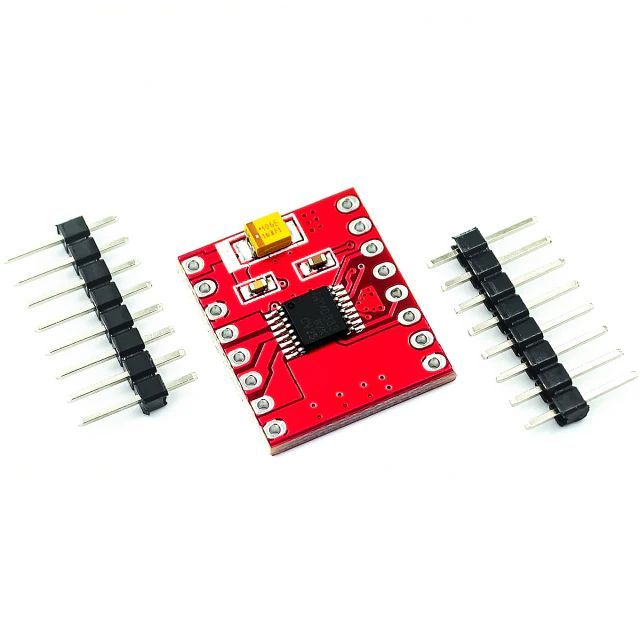

DRV8833 DC Motor Treiber Modul TB6612 Alternative
(1 Bewertung) Bewertungen anzeigen
1,86 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen
Sofort versandfertig
Mit dem DRV8833 Motortreibermodul können Sie bis zu zwei DC Motoren oder einen bi- bzw. unipolaren Schrittmotor mit einem konstanten Strom von 1.5A pro Kanal betreiben. Dieses Modul eignet sich ideal als Ersatz für den TB6612 Chip, der zur Zeit schlecht verfügbar ist.
Das Modul verfügt über integrierten Überspannungsschutz, Kurzschlussschutz, Unterspannungsschutz und Übertemperaturschutz.
Pinbelegung
- AIN 1 - Input für Anschluss A01
- AIN 2 - Input für Anschluss A02
- BIN 1 - Input für Anschluss B01
- BIN 2 - Input für Anschluss B02
- A01 und A02 - Zwei H-Brücken-Ausgänge für einen DC-Motor
- B01 und B02- Zwei H-Brücken-Ausgänge für weiteren DC-Motor
- GND - Masseanschluss (Ground)
- VM - Chip und Motor Spannungsversorgung 2.7V - 10.8V
- STBY - 0-5V, Ground versetzt das Modul in Standby
- NC - nicht angeschlossen
Details
- Eingangsspannung: DC 2,7V-10,8V
- Überstromschutz, Unterspannung Lockout, Überhitzungsschutz, Energiespar Modus
- Ausgangsstrom pro Kanal: 1.5A
- Ideal für DC-Motoren bis 1.5A und 4-draht Schrittmotoren
- Abmessungen: 18,5x16mm
Lieferumfang
- 1x DRV8833 DC Motor Treiber Modul TB6612 Alternative
- 2x Stiftleiste
