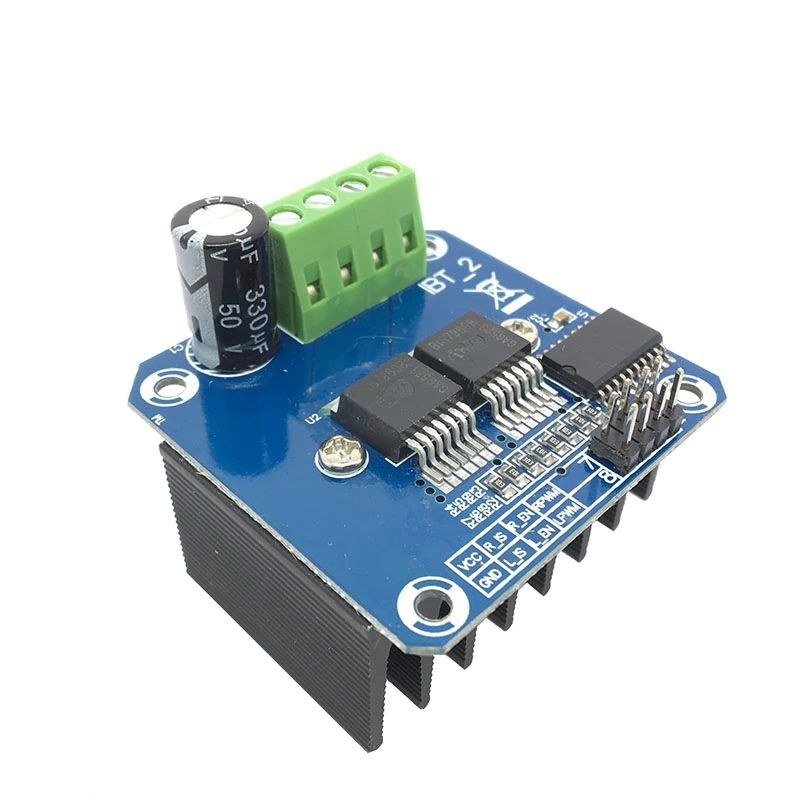

DC Motortreiber H-Brücke BTS7960 5,5V bis 27V 43A PWM

(10 Bewertungen) Bewertungen anzeigen

8,45 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen

Sofort versandfertig


Mit dem BTS7960 DC Motor Treiber können groß dimensionierte DC-Motoren mit bis zu 43A gesteuert werden. Dies wird durch zwei unabhängige BTS7960 Treiber Chips ermöglicht.

Das Modul eignet sich Ideal zum Steuern von Arduino Smart Cars oder ferngesteuerten Autos, welche über eine H-Brücke den Motor vorwärts oder Rückwärts bewegen.

Der Motortreiber unterstützt einen maximalen Motorstrom von 43A, eine Spannungsversorgung von 5,5V bis 27V und PWM bis 25KHz. Die Spannungsversorgung von Motoren und 5V Logiksteuerung sind komplett getrennt, um den Microcontroller zu schützen.

Desweiteren besitzt der BTS7960 IC nützliche Schutzschaltungen, wie eine Unterspannungsabschaltung, Übertemperaturschutz und Überstromschutzeinrichtung .

Details

  • Motortreiber: 2x BTS7960 H-Brücke
  • Betriebsspannung: 5,5V – 27V
  • Steuerspannung: 3.3V – 5V
  • Eingangsfrequenz PWM: bis 25KHz
  • Arbeitsstrom (max): 43 A
  • 5V isolierte MCU-Spannungsversorgung
  • Status-LEDs
  • Unterspannungsabschaltung, Kurzschlussschutz, Überhitzungsschutz, Überspannungsschutz
  • Abmessungen: 50mm x 50mm x 43mm
  • Gewicht: 66g

Lieferumfang

  • 1x Motortreiber H-Brücke BTS7960 5,5V bis 27V 43A
