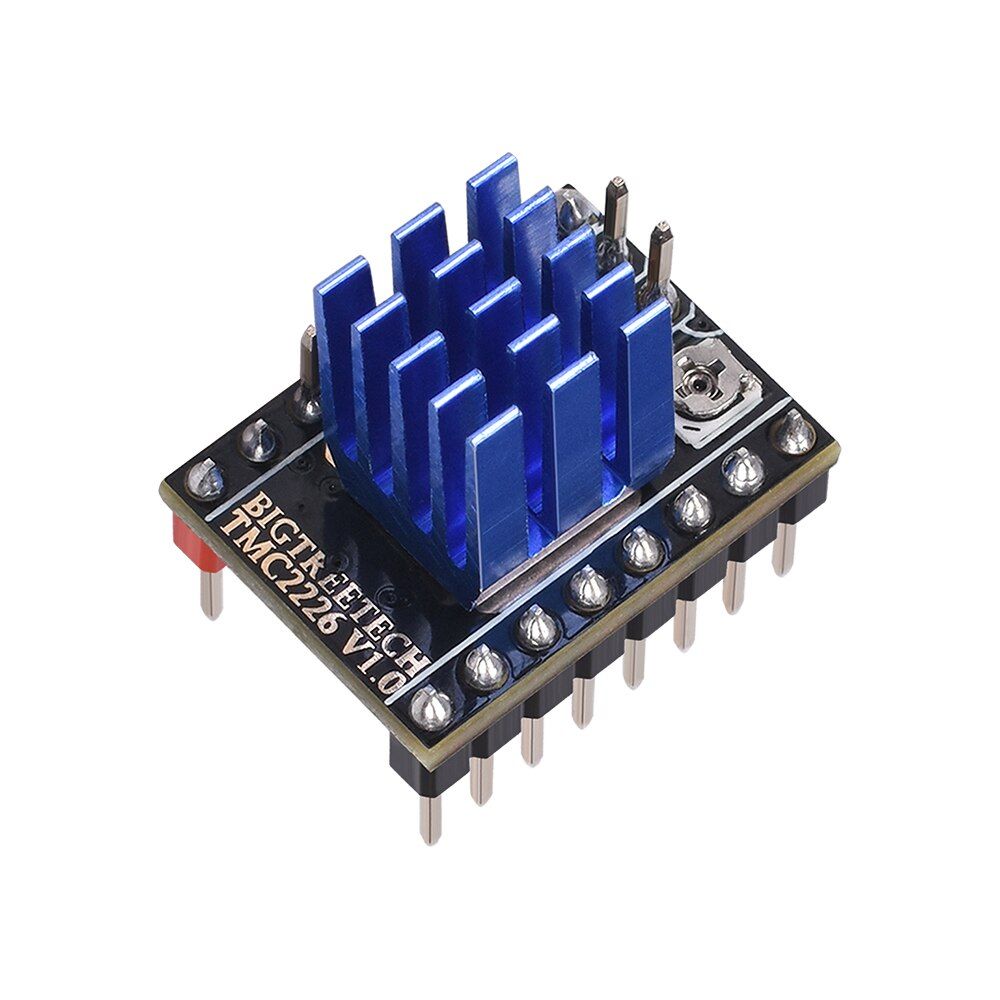

Bigtreetech TMC2226 Schrittmotortreiber
Bigtreetech TMC2226 V1.0 Schrittmotorentreiber für 3D-Drucker und CNC-Maschinen
Die Polulu-kompatiblen TMC2226 Schrittmotorentreiber sind eine weiterentwicklung der TMC2209.Sie unterstützen wie Ihre Vorgänger den StealthChop2 Modus, welcher noch leiser und effizienter arbeitet.
Die Konfiguration in den SpreadCycle Modus für besonderes hohe Dynamik und Drehmoment erfolg über die UART-Schnittstelle. Durch die neue HTSSOP Bauform wurde die Wärmeleitfähigkeit erneut stark verbessert, wodurch deutlich mehr Leistung bei weniger Kühlung möglich ist.
Sie erreichen mit bis zu 1/256 Microschritte eine sehr hohe Präzision, dadurch eignen sich die TMC2226 vor Allem für 3D-Drucker und CNC-Maschinen mit Nema 17 Motoren bis 2 A pro Phase (2.8A Peak).
Die Schrittmotorreiber können im Step/Dir und im UART-Modus (empfohlen) eingesetzt werden.
Achtung: Bitte die Pinkonfiguration beachten! Falsches Anschließen zerstört das Board und den Treiber!
Details
- Hersteller: Bigtreetech
- Arbeitsspannung: 4.75 - 29V
- Logikspannung: 3.3V - 5V
- Motorstrom: bis 2 A pro Phase
- Motorstrom (Spitze): 2.8 A
- Mikroschritte: bis zu 1/256
- Konfiguration über Step/Dir und UART Interface
- StealthChop2 Modus - sehr leise (Standardeinstellung)
- SpreadCycle Modus -für hohe Dynamik und Drehmoment (aktivierbar über UART)
- Step/Dir Interface mit Mikroschrittfunktion (Interpolation von bis zu 256 Mikroschritte)
- Kompatibel mit StepStick und Pololu A4988
- Abmessungen: ca. 20,32mm x 15,24mm
Lieferumfang
- 1x Bigtreetech TMC2226 Schrittmotortreiber
- 1x Kühlkörper
