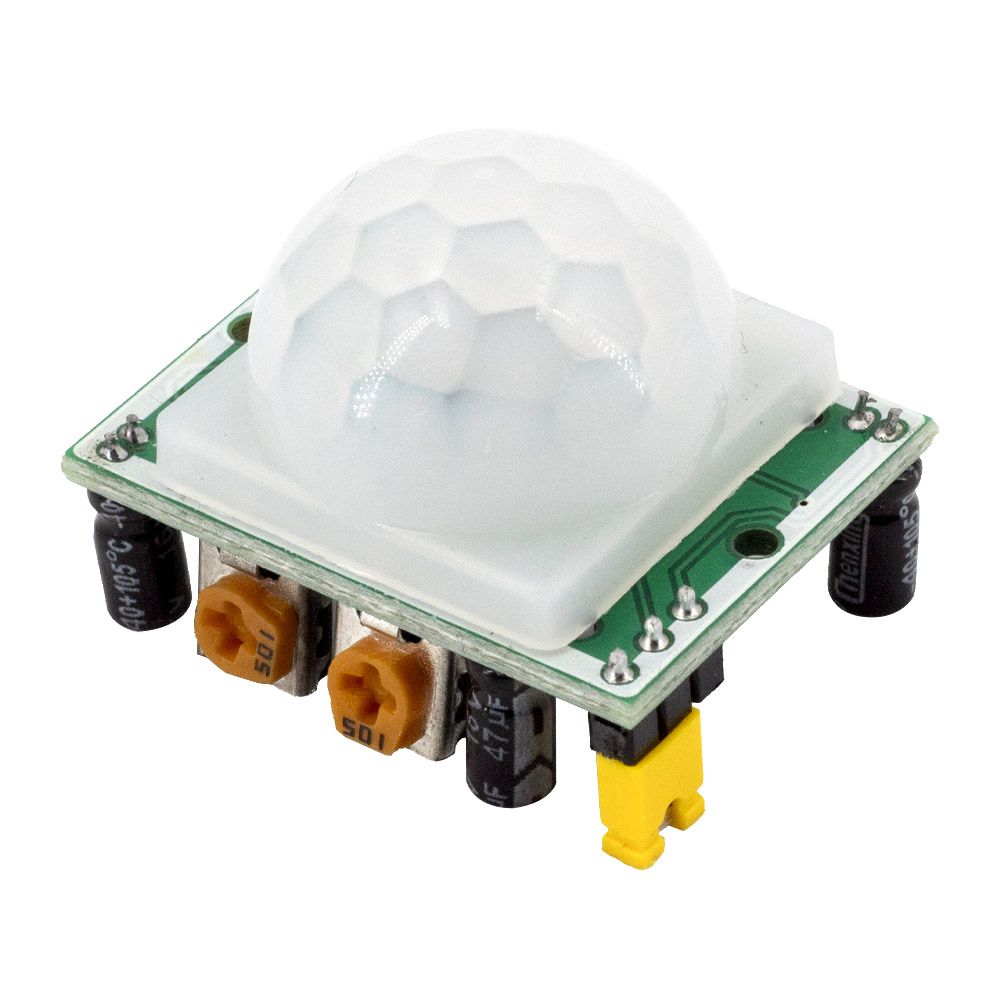

Bewegegungssensor HC-SR501 Infrarot PIR

Passiver Infrarotsensor Bewegungssensor mit einstellbarer Empfindlichkeit und Auslösedauer

Dieser Infrarot Bewegungssensor ist ein passiver Infrarotsensor mit einstellbarer Empfindlichkeit und Auslösedauer. Der HC-SR501 basiert auf dem weitverbreiteten deutschen LHI778 PIR Sensor und zeichnet sich durch seine hohe Haltbarkeit, Verlässlichkeit und seinen niedrigen Stromverbrauch aus.

Der HC-SR501 erlaubt es, Bewegung zu erkennen und eignet sich ideal, um Beleuchtungen im Außenbereich automatisch zu aktivieren.   Der Bewegungssensor hat eine Reichweite von ca. 7 Metern und einen Erfassungsbereich von 120° bis 140°. Die Reichweite des Bewegungssensors lässt sich bei Bedarf problemlos über die beiden Potentiometer einstellen. Das linke Potentiometer regelt die Empfindlichkeit und das rechte die Verzögerung beim Schalten.

Mit der Kombination aus Reichweite und Erfassungsbereich lassen sich sehr große Bereiche abdecken. Deshalb erfreut sich der HC-SR501 immer größerer Beliebtheit im Bereich der Heimautomatisierung.

Anwendungsgebiete

Häufig findet der Bewegungssensor HC-SR501 Anwendung im Außenbereich, wo er verwendet wird, um beim erkennen von Bewegungen die Außenbeleuchtung zu aktivieren.

Seit einigen Jahren findet der HC-SR501 immer häufiger Anwendung im Innenbereich bei der Heimautomatisierung. Mit einem Infrarot Bewegungssensor lässt sich die Beleuchtung in selten genutzten Räumen wie Kellerräume oder Waschküchen automatisieren. Kombiniert mit einer Uhr lässt sich die Beleuchtung der Wohnung vom manuellen An-/Ausschalten zur Steuerung mit Infrarot Bewegungssensor ändern. Dies erspart einem das Suchen des Lichtschalters bei Dunkelheit.

Eine weitere Einsatzmöglichkeit ist ein eigenes Sicherheitssystem bei dem der Infrarot Bewegungssensor HC-SR501 zur Aktivierung einer Kamera oder eines Alarms dient.

Beispiele für den Einsatz des Bewegungssensors HC-SR501

• Steuerung der Beleuchtung im Außenbereich
• Heimautomatisierung
• Sicherheitssysteme
• Haustür Kamera
• Babyfon

Einsatz mit Entwicklerboards

Der HC-SR501 ist geeignet für den Einsatz mit jedem Arduino kompatiblen Entwicklerboard oder dem Raspberry Pi. Zum Betrieb wird eine Versorgungsspannung von 5 V benötigt. Beim Einsatz mit z. B. Einem Arduino Mini wird ein Stepp-Up-Modul benötigt, da der Arduino Mini standardmäßig nur eine Spannung von 3,3 V liefert.



Pinbelegung

1. GND (Erdung)
2. VCC Versorgungsspannung 4,5V bis 20V
3. OUT Datenleitung
