Bausatz SMD Übungsplatine Lauflicht (für Fortgeschrittene!)

Lauflicht-Bausatz mit vielen SMD Bauteilen für Lötübungen

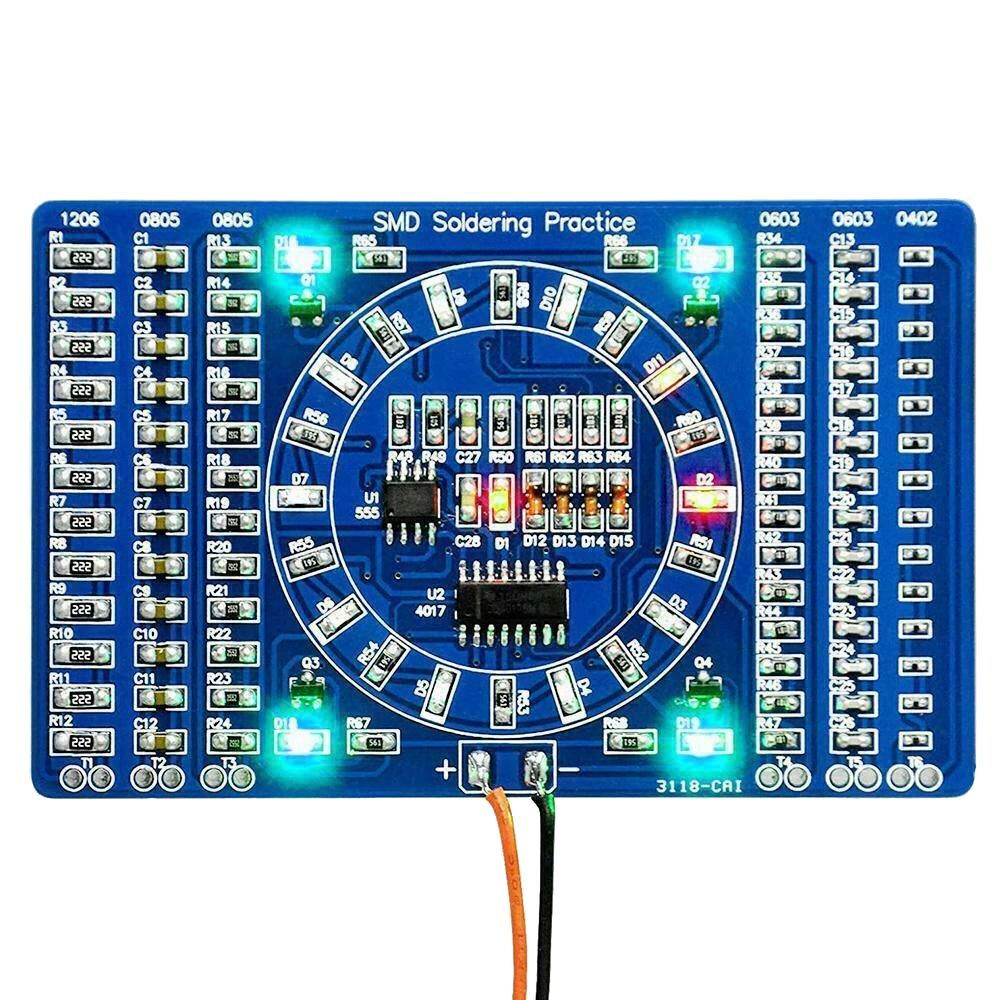

Dieser Bausatz besteht aus einer beschrifteten Platine mit vielen SMD-Bauteilen zum Bestücken oder Einlöten. Ideal für Anfanger um das SMD Löten per Hand zu üben oder um Platinen im Reflow-Lötverfahren zu Löten.

Der Bausatz untergliedert sich in drei Teilen:

• Seitlich auf der Platine befinden sich sechs Reihen nach Größe geordneter Lötpads zum Üben. Jede Reihe besitz punkte zum Kontrollieren (T1-T6)
• In der mitte der Platine befindet sich eine Schaltung für ein funktionierendes LED-Lauflicht. Das Lauflicht läuft in eine Richtung und fängt nach der letzten LED wieder von Vorne an. Als Zähler dient der CD4017 IC und als Taktgeber dient der NE555 IC.
• Auf der Rückseite der Platine befinden sich mehrere Schablonen und ein Lineal zum Messen oder Checken von Bauteilen. Die Lötpads eignen sich auch zum Üben!

Grundvorraussetzung zum SMD Löten ist ein Lötkolben mit entsprechender Lötspitze, am Besten eignet sich hier eine geregelte Lötstation mit Lötkolbenablage.

Um die feinen Elektronikbauteile richtig zu platzieren empfiehlt sich eine antistatische ESD Pinzette und gutes Licht.

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten.
