Bausatz Signal Generator XR2206
(13 Bewertungen) Bewertungen anzeigen
6,39 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen
Sofort versandfertig
Bausatz für einen Signalgenerator zum Generieren von Sinus-, Dreieck- und Rechteckschwingungen. Das Modul wird über eine DC-Buchse mit 9-12V mit Strom versorgt und kann auch mit einer 9V Batterie betrieben werden.
Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten.
Details
- Voltage Supply: 9-12V DC Input
- Waveforms: Square, Sine & Triangle
- Impedance: 600 Ohm + 10%
- Frequency: 1Hz-1MHz
- SINE WAVE
- Amplitude: 0-3V at 9V DC Input
- Distortion: Less than 1% (at 1KHz)
- Flatness: +0.05dB 1Hz - 100kHz
- SQUARE WAVE
- Amplitude: 8V (no load) at 9V DC Input
- Rise Time: Less than 50ns (at 1KHz)
- Fall Time: Less than 30ns (at 1KHz)
- Symmetry: Less than 5% (at 1KHz)
- TRIANGLE WAVE
- Amplitude: 0-3V at 9V DC Input
- Linearity: Less than 1% (up to 100KHz) 10mA
- Package Size: Approx. 12 * 8 * 2cm
- Package Weight: 69g / 2.46oz

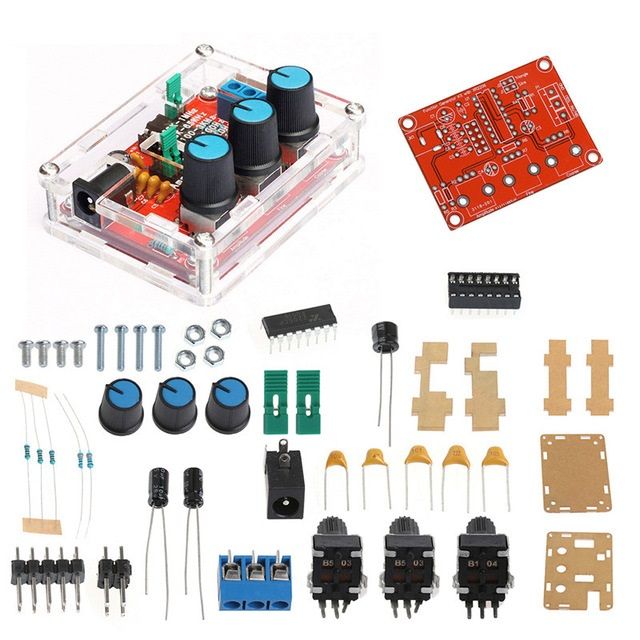

Lieferumfang
- 1x Bausatz: XR2206 Signal Generator
