Bausatz LED Matrix Modul MAX7219
(4 Bewertungen) Bewertungen anzeigen
3,45 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen
Sofort versandfertig

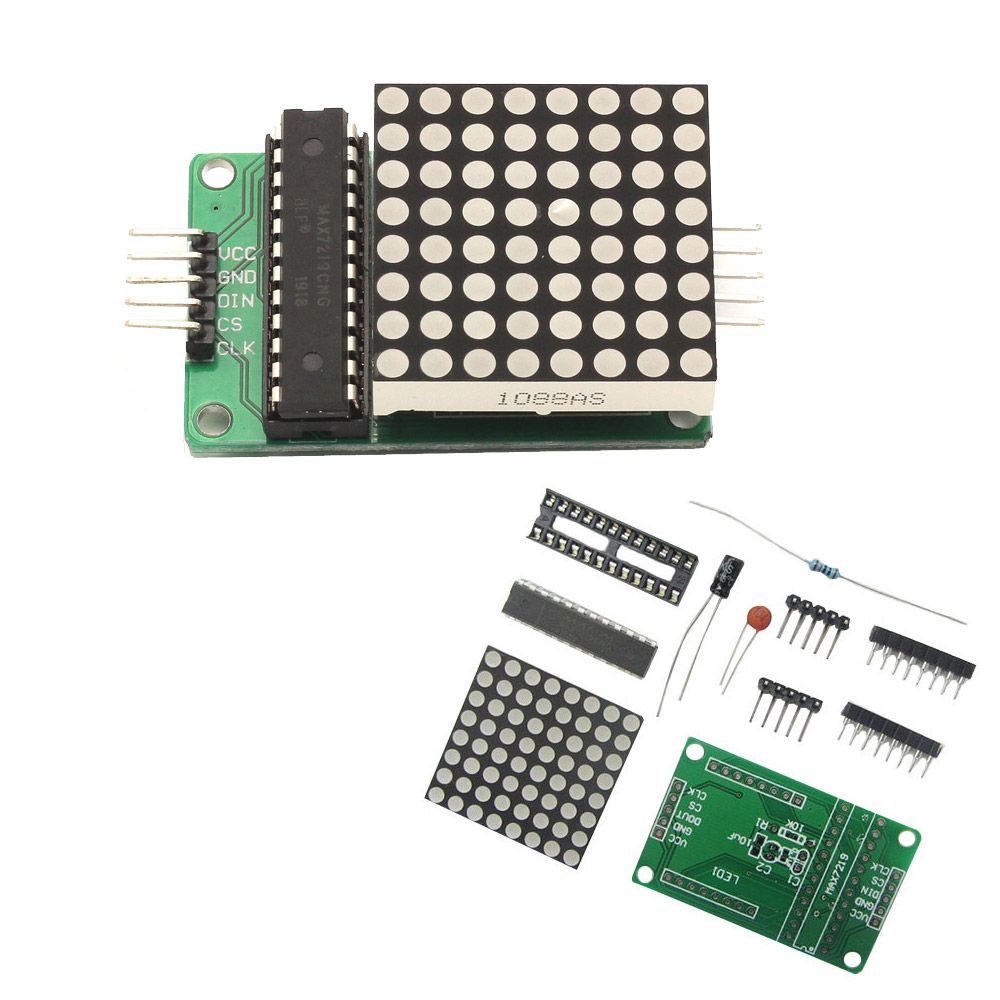

Bausatz für ein MAX7219 8x8 Punkt-Matrixmodul zum Darstellen von Buchstaben, Zahlen, Symbolen ect.
Der Bausatz besteht aus Einzelteilen, welche auf eine beschriftete Leiterplatte aufgelötet werden müssen.
Das Modul verfügt über 64 rote 3 mm LEDs welche seperat angesteuert werden können. Es lassen sich beliebig viele Module zusammenschalten um so ein "Display" erstellen zu können welches sehr einfach über einen Arduino oder Rasperry Pi betrieben werden kann.
Das Ansteuern erfolgt über einen MAX7219 MCU Chip mit folgender Pinbelegung:
- VCC - 5 V
- GND - Masse
- DIN/DOUT - Daten Eingang/Ausgang
- CS - Chip Select
- CLK - Clock
Anleitungsvideo zum Löten
Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten.
Wir bieten diesen Bausatz auch als fertiges Modul an -> MAX7219 8x8 LED Matrix-Modul
Details
- 8x8 Punkt-Matrix-Display (rot) als Bausatz
- angesteuert über MAX7219 MCU
- Ansteuerung über gemeinsame Kathode
- Betriebsspannung: 5V
- Abmessungen: 5 x 3,2 x 1,5 cm
- Montagemöglichkeit über vier 3mm Bohrungen
- Über den Ausgang können weitere Module kaskadiert werden
Lieferumfang
- 1x Bausatz für ein MAX7219 Matrix Modul
