Bausatz Farbenfrohes LED Herz

Liebe liegt in der Luft und bald ist wieder Valentinstag. Wie wäre es da mit einem LED-Herz zum selber basteln als Geschenk? Mit ein bisschen Fingerspitzengefühl können Sie sich Ihr eigenes DIY LED Herz zusammen löten.

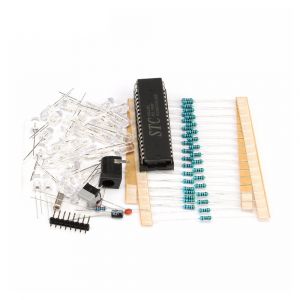

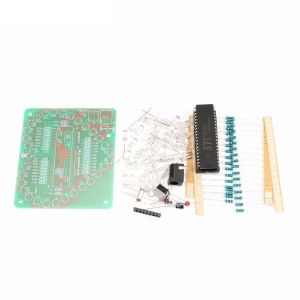

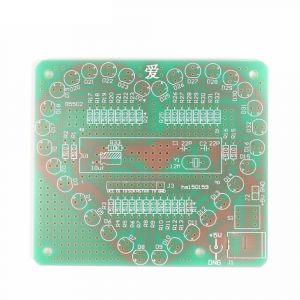

Der Bausatz besteht aus Einzelteilen, welche auf eine beschriftete Leiterplatte aufgelötet werden müssen.

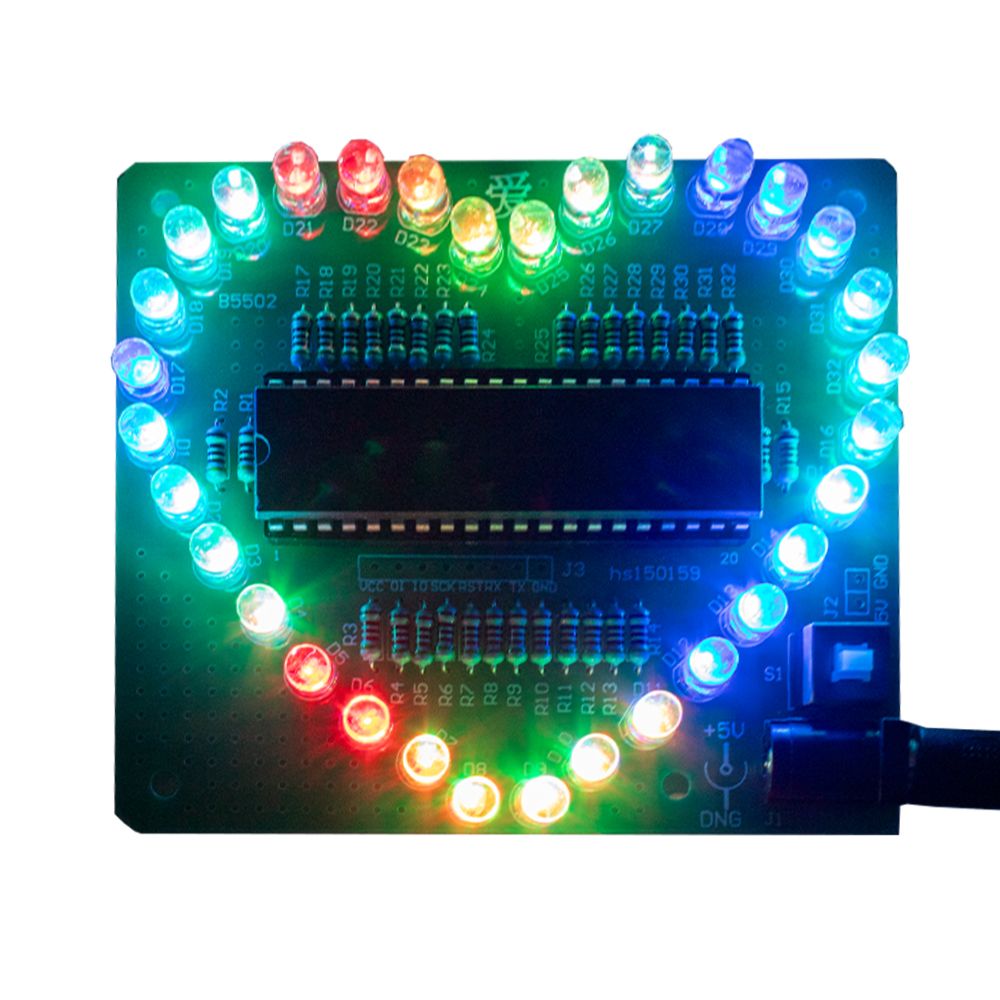

Der Bausatz beinhaltet 32 bunte 5mm LEDs, welche in einer Herzform angeordnet werden. Die LEDs werden über den IO-Port (high/low) gesteuert, um die LEDs in bunten Effekten und Mustern aufleuchten zu lassen. Der Schaltkreis besteht aus drei Teilen: dem minimalen Systemschaltkreis, der Stromversorgung und dem LED Schaltkreis.

Funktionsweise

Versorgen Sie das Modul mit DC 4V-5.5V wahlweise über die DC-Buchse oder den J2 Pins und drücken Sie den S1 Schalter (einrastend) zum Einschalten. Somit fängt der Microcontroller an zu arbeiten, um die 32 IO Ports, jeder mit einem Vorwiderstand, zu steuern. Der Microcontroller ist bereits mit verschiedenen Abläufen vorprogrammiert, um die LEDs in prachtvollen Effekten aufleuchten zu lassen.

Video



Anleitungsvideo zum Löten



Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten.

Eine bebilderte, deutschsprachige Anleitung finden Sie über der Artikelbeschreibung im Reitermenü unter "Dokumente" als PDF-Download. Zum Betrieb wird ein Netzteil oder Anschlusskabel benötigt.
