Bausatz Elektronische LED Sanduhr

Bausatz für eine elektronische LED-Sanduhr

Hinweis zur aktuellen Charge: Wegen Chipmangel wurde der DIP16 Chip durch einen SOP16 Chip ersetzt - exakt der selbe Chip nur in anderem Gehäuse und etwas schwerer zu löten.

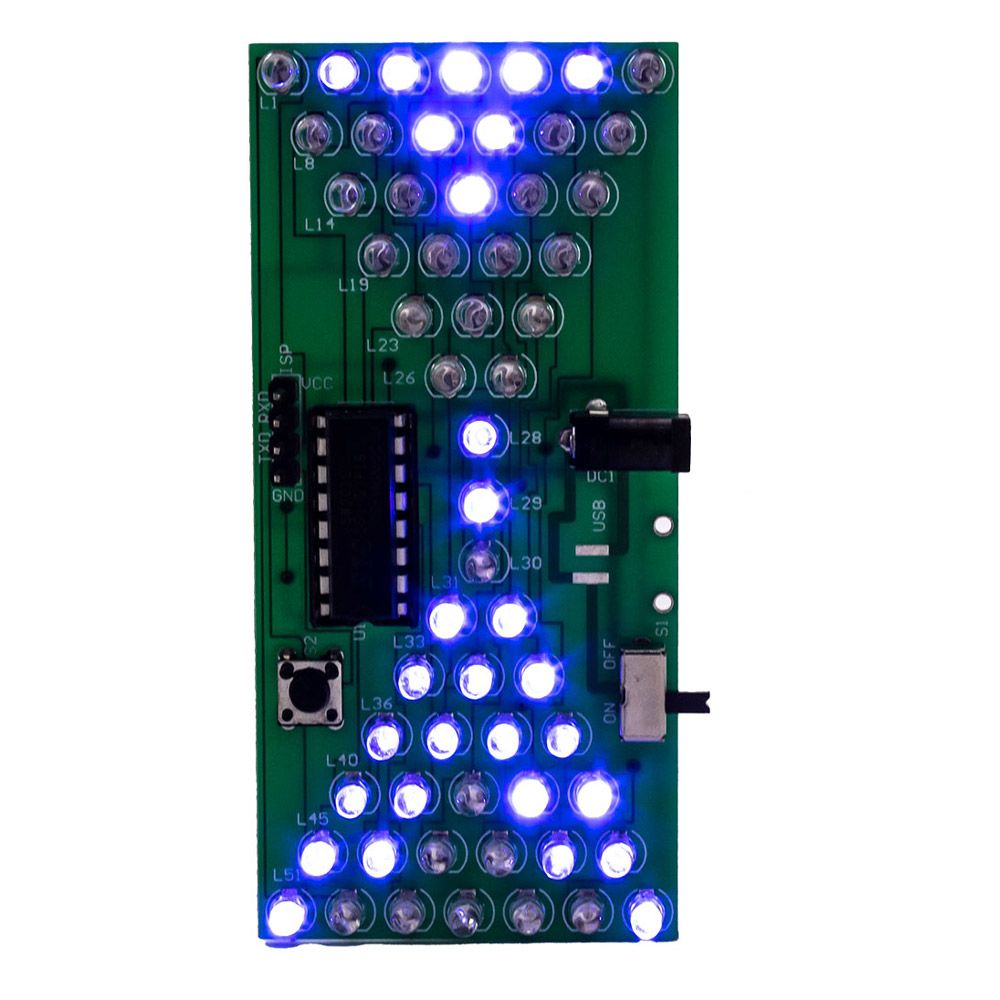

Durch die elektronische Schaltung imitieren 57 LEDs die Bewegung von fallenden Sandkörnchen. Der obere Teil der LEDs rieselt langsam nach unten, während sich die unteren LEDs stapeln, wie bei einer Sanduhr.

Der Ablauf ist durch einen vorprogrammierten SC15W201S Microcontroller gesteuert. Die Geschwindigkeit kann durch Drücken und Halten des S2 Buttons geändert werden.

Alternativ können Sie über die ISP Anschlüsse das Programm downloaden und nach eigenen Vorstellungen umprogrammieren, hierfür werden ein USB zu TTL Modul und sehr gute Microcontroller-Kenntnisse vorausgesetzt.

Anleitungsvideo zum Löten

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten, welche Sie auf eine beschriftete Leiterplatte löten müssen.
