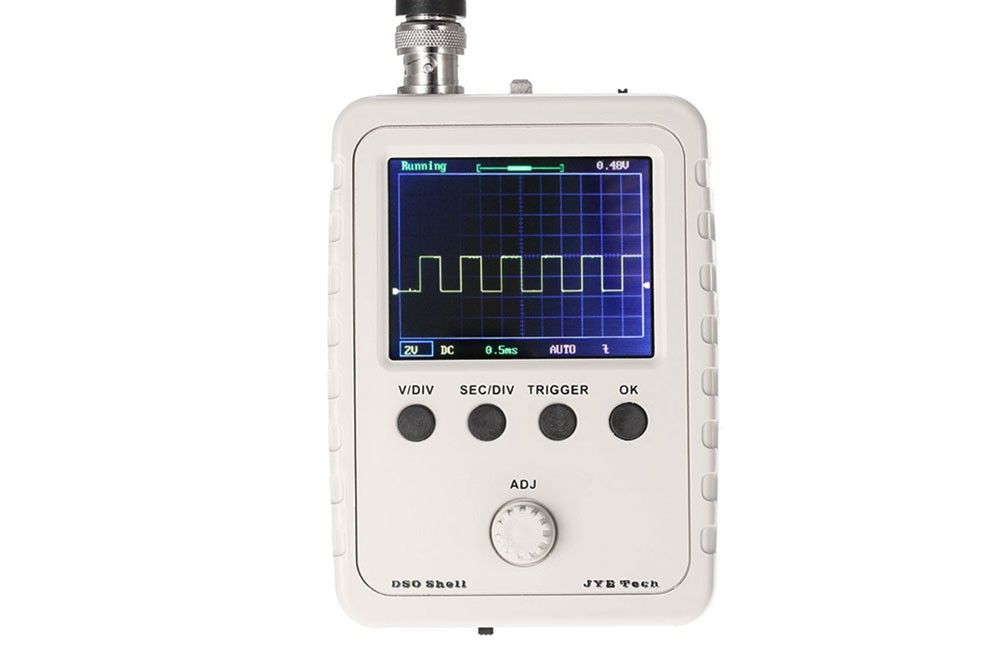

Bausatz Digitales Oszilloskop DSO150 2.4" TFT (SMD vorgelötet)
Bausatz mit vorgelöteten SMD-Teilen für ein DSO150 Oszilloskop mit 2.4" Display
Mit diesem DIY-Kit können Sie ihr eigenes Oszilloskop zusammenbauen! Die größte Hürde, die winzigen SMD-Teile sind bereits auf der Platine vorgelötet, damit es direkt an die THT-Bauteile gehen kann! Somit kann man diesen Bausatz auch Anfängern empfehlen.
Das DSO Shell hat eine ähnliche Bandbreite wie der Vorgänger DSO138, besitzt jedoch maßgebliche Verbesserungen in Punkto Struktur, Mechanik und Bedienung. Das Display und der MCU sind nun auf dem selbem Board angebracht um anfällige Verbindungen zwischen den Boards zu vermeiden.
Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten.
Details
- Display: 2.4 inch color TFT LCD display
- Display resolution: 320 x 240
- Maximum sampling rate: 1Msps 12 bit
- Sensitivity error: less than 5 percent
- Maximum input voltage: 50Vpk
- Coupling mode: DC, AC, GND
- Number of channel: 1
- Analog bandwidth: 0 - 200KHz
- Sensitivity: 5mV/Div - 20V/Div
- Sensitivity error: < 5%
- Resolution: 12-bit
- Input Impedance: 1M ohm
- Timebase: 10us/Div - 500s/Div
- Record length: 1024
- Triggering mode: auto, normal, single
- Trigger types: Rising/falling edge
- Trigger position: 1/2 of buffer size fixed
- 9V DC (8 - 10V acceptable)
- Supply current: 120mA @ 9V
- Dimension: 115mm x 75mm x 22mm
- Weight: 100 gram (not including cables and power supply)
Lieferumfang
- 1x Bausatz
- 1x Anleitung (englisch, gut bebildert)
