Bausatz Digitales Oszilloskop 2.4" TFT DSO138
(4 Bewertungen) Bewertungen anzeigen
30,65 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen
Sofort versandfertig

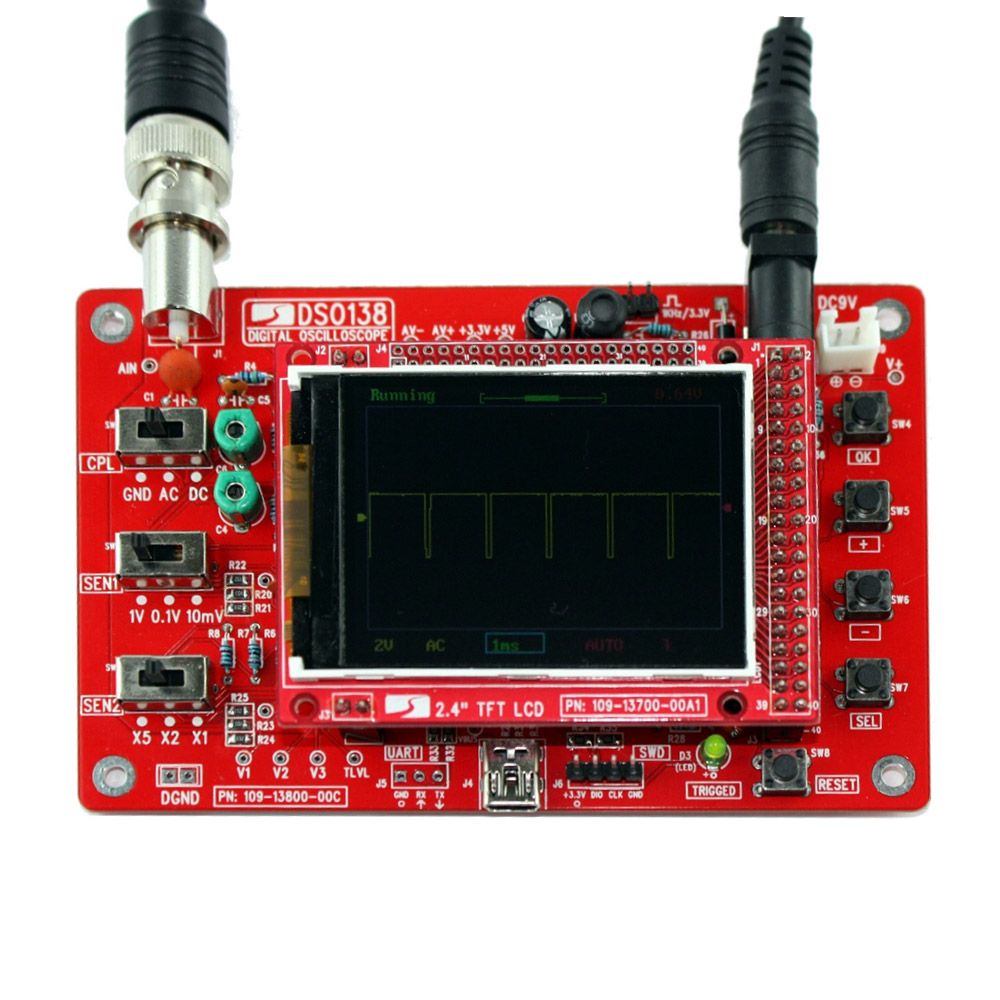

Bausatz für ein DSO138 Digitales Oszilloskop mit 2,4 " TFT-Display
Mit diesem 75-teiligen DIY-Kit können Sie ihr eigenes Oszilloskop zusammenbauen.
Das Oszilloskop basiert auf dem ARM Cortex-M3-Prozessor STM32F103C8 und besitzt einen gut lesbaren Bildschirm.
Details
- Maximale Echtzeit-Abtastrate: 1Msps
- Genauigkeit: 12Bit
- Zahnkranz: 11 Arten (je eins)
- Sampling Buffer Tiefe: 1024 Bytes
- Analoge Bandbreite: 0-200KHz
- Vertikale Empfindlichkeit: 10 mV / Div - 5V / Div (1-2-5 progressiv)
- Horizontal-Zeitbasis-Strecke: 10 us / div - 50er / Div (1-2-5 progressive Weise)
- Eingangsimpedanz: 1MΩ
- max. Eingangsspannung: 50Vpp (1: 1-Sonde), 400Vpp (10: 1 Sonde)
- Kopplungsarten: DC / AC / GND
- Versorgungsspannung: DC 9V
- PCB Größe: 117 * 76 mm / 4,6 * 3in
- Bildschirmgröße: 52 * 40 mm / 2 * 1.57inch
Lieferumfang
- 75 Teile wie abgebildet
- Tastkopf (Sonde)
- Anleitung in englischer Sprache
