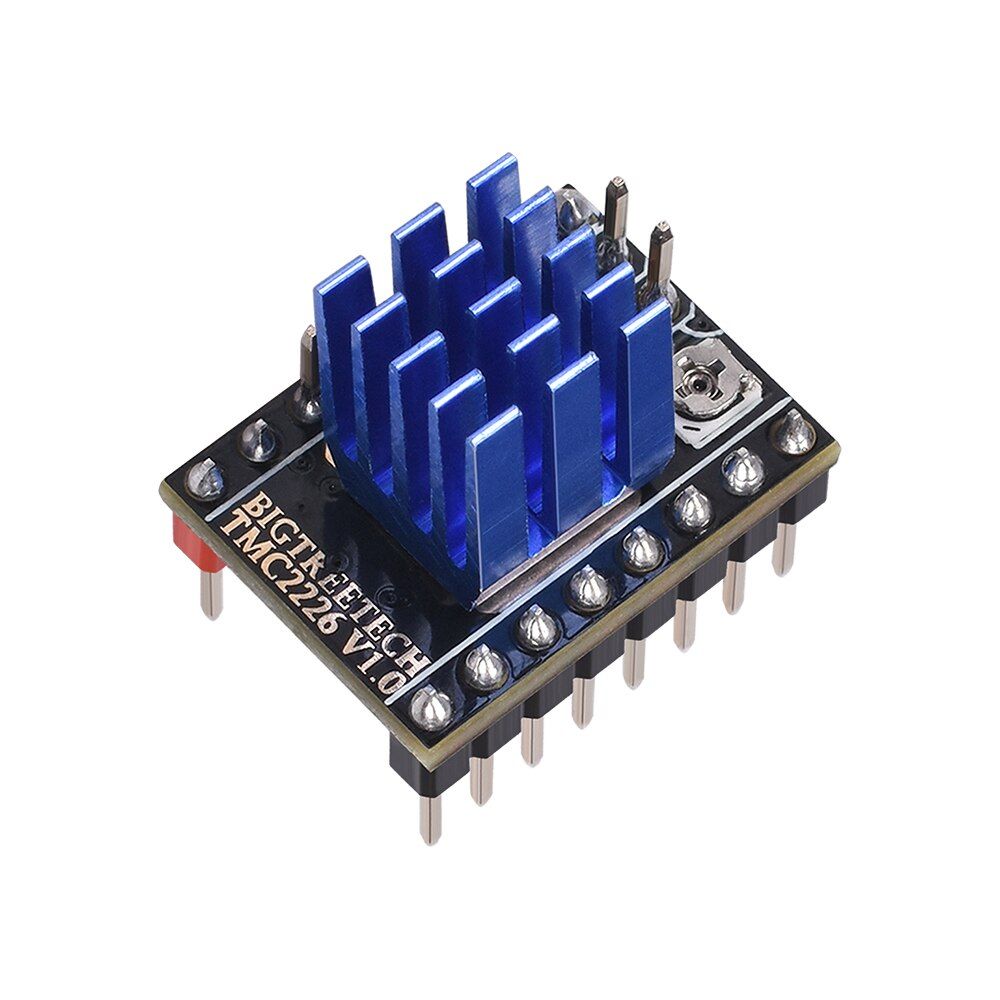

5x BIGTREETECH TMC2226 V1.0 Schrittmotortreiber UART
Bigtreetech TMC2226 Schrittmotorentreiber für 3D-Drucker und CNC-Maschinen
Die TMC2226 von Bigtreetech sind ultra-leise Schrittmotortreiber mit StealthChop2 und StallGuard4 Technologie.
Durch die StallGuard4 Technologie wird Sensorless Homing über den UART-Modus unterstützt, womit die Endschalter am 3D-Drucker ersetzt werden.
Die Konfiguration in den SpreadCycle Modus für besonderes hohe Dynamik und Drehmoment erfolg über die UART-Schnittstelle. Zusätzlich wurde bei den TMC2226 die Wärmeleitfähigkeit stark verbessert, wodurch deutlich mehr Leistung bei weniger Kühlung möglich ist.
Sie erreichen mit bis zu 1/256 Microschritte eine sehr hohe Präzision, dadurch eignen sich die TMC2226 vor Allem für 3D-Drucker und CNC-Maschinen mit Nema 17 Motoren bis 2A pro Phase.
Achtung: Bitte die Pinkonfiguration beachten! Falsches Anschließen zerstört das Board und den Treiber!
Details
- Hersteller: BIGTREETECH
- Arbeitsspannung: 4.75 - 29V
- Logikspannung: 3V - 5V
- Arbeitsstrom: bis 2A pro Phase (2.8A Spitze)
- Schritte: bis zu 1/256 Microschritte
- Konfiguration über CFG-Pins und UART Interface
- StealthChop2 Modus - sehr leise (Standardeinstellung)
- SpreadCycle Modus -für hohe Dynamik und Drehmoment (aktivierbar über UART)
- Step/Dir Interface mit Mikroschrittfunktion (Interpolation von bis zu 256 Mikroschritte)
- StallGuard4 - Sensorlose Erkennung der Motorlast
- CoolStep - Strombegrenzung für sparsamen Betrieb
- Kompatibel mit StepStick und Pololu A4988
Lieferumfang
- 5x BIGTREETECH TMC2226 V1.0 Schrittmotortreiber UART
