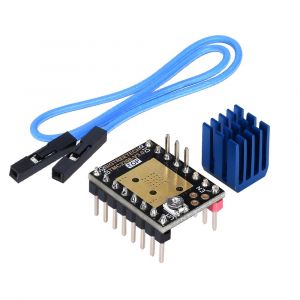

5x Bigtreetech TMC2208 V3.0 Schrittmotortreiber UART
Bigtreetech TMC2208 UART Schrittmotorentreiber für 3D-Drucker und CNC-Maschinen
Die Polulu-kompatiblen TMC2208 Schrittmotorentreiber sind eine weiterentwicklung der TMC2100.Sie profitieren vom neuen StealthChop2 Modus, welcher noch leiser und effizienter arbeitet.
Diese Schrittmotorentreiber machen die Bewegungen der Motoren fast unhörbar!
Die TMC2208 erreichen mit bis zu 1/256 Microschritte eine sehr hohe Präzision, dadurch eignen sich diese Schrittmotortreiber vor Allem für 3D-Drucker und CNC-Maschinen mit Nema 17 Motoren bis 2A pro Phase.
Die Lötbrücke für den UART-Modus ist gesetzt und kann für DIR/STEP-Modus umgelötet werden. Die Konfiguration in den SpreadCycle Modus für besonderes hohe Dynamik und Drehmoment erfolg über die UART-Schnittstelle.
Achtung: Bitte die Pinkonfiguration beachten! Falsches Anschließen zerstört das Board und den Treiber!
Details
- Hersteller: BIGTREETECH
- Arbeitsspannung: 4.75V - 36V
- Logikspannung: 3.3V - 5V
- Arbeitsstrom: bis 1.2A pro Phase (2A Peak)
- Schritte: bis zu 1/256 Microschritte
- Konfiguration über CFG-Pins und UART Interface
- StealthChop2 Modus - sehr leise (Standardeinstellung)
- SpreadCycle Modus -für hohe Dynamik und Drehmoment (aktivierbar über UART)
- Step/Dir Interface mit Mikroschrittfunktion (Interpolation von bis zu 256 Mikroschritte)
- Kompatibel mit StepStick und Pololu A4988

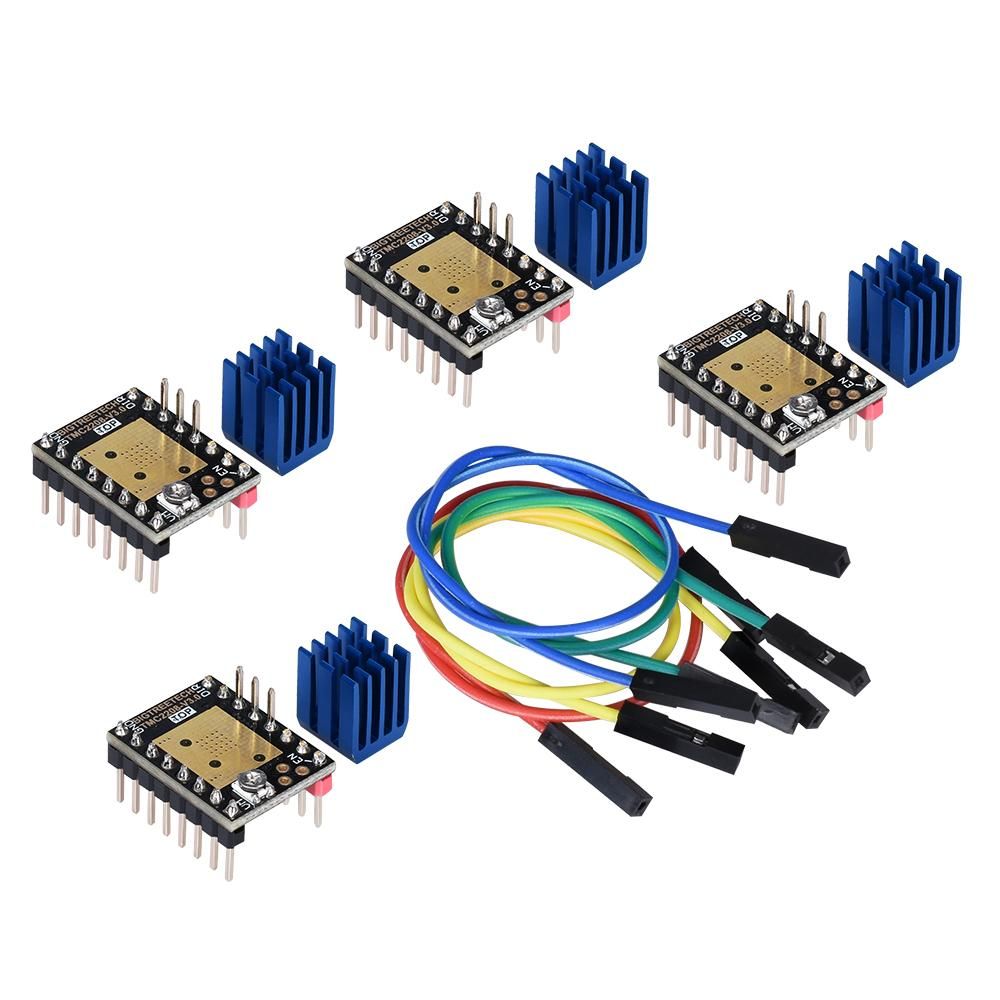

Lieferumfang
- 5x Bigtreetech TMC2208 V3.0 Schrittmotortreiber UART
- 5x Kühlkörper
- 1x Anschlusskabelset
