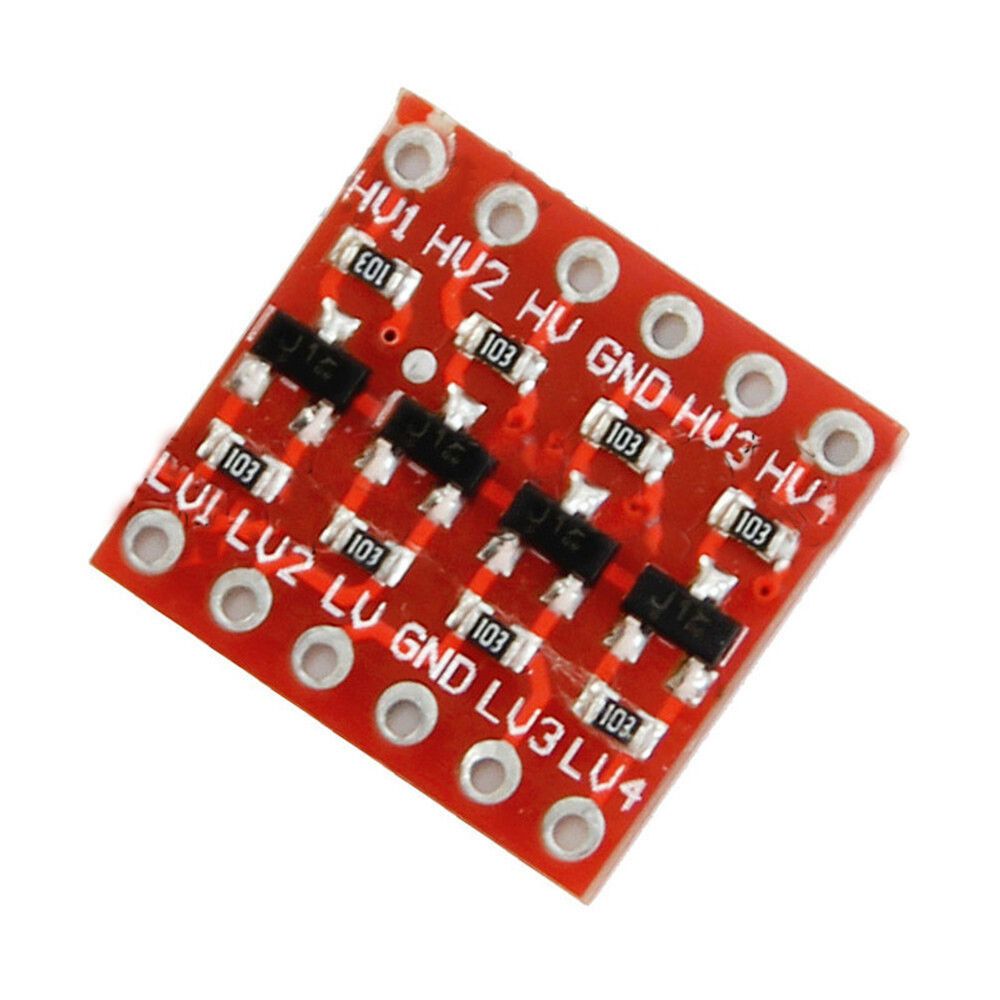

4 Kanal 3.3V-5V Pegelwandler Level Shifter Bi-Direktional

Mit diesem Pegelwandler/Level-Konverter/Level Shifter können Sie die Spannungseben von einem Logiksignal von 3.3V auf 5V oder umgekehrt konvertieren. Das Modul eignet sich perfekt um z. B. 3.3V I2C Displays an einem 5V Microcontroller wie dem Arduino zu betreiben. Umgekehrt lässt sich der Pegelwandler auch mit 3.3V Microcontrollern wie dem Raspberry Pi und 5V Bauteilen verwenden.

Der Arduino selbst verwendet eine Spannung von 5 Volt, während viele andere Module oder Sensoren jedoch eine Spannung von 3,3 Volt verwenden. Ohne einen Pegelwandler wäre es nicht möglich, direkt zwischen diesen beiden Spannungsniveaus zu kommunizieren. Der Pegelwandler kann einfach zwischen den Steuerleitungen platziert werden und ermöglicht so eine problemlose Kommunikation zwischen dem Arduino und den angeschlossenen Geräten. Es ist jedoch wichtig, dass man die richtige Verdrahtung und Pinbelegung verwendet, um sicherzustellen, dass der Pegelwandler korrekt funktioniert.

Dieser Pegelwandler/Level-Konverter ist bidirektional, d.h. er kann sowohl die Spannung von 3,3V auf 5V als auch von 5V auf 3,3V wandeln. Durch die zwei Kanäle können Sie z. B. die Signale von zwei I2C-Geräten gleichzeitig umwandeln.

Bedienung:

Der Pegelwandler ist sehr einfach zu bedienen. Die Platine muss von den beiden Spannungsquellen (Hohe Spannung und niedrige Spannung) gespeist werden, die Ihr System verwendet. Die Hochspannung (zum Beispiel 5V) wird am Pin 'HV' angeschlossen, die Niederspannung (zum Beispiel 3,3V) am Pin 'LV', und die Masse vom System am Pin 'GND'.

Anschluss:

• VIN ist mit der Stromversorgung des 5V-Systems verbunden
• 5A ist mit dem 5V-System verbunden
• 5B ist mit dem 5V-System verbunden
• GND ist mit dem 5V-System-GND verbunden
• 3V3 ist mit der Stromversorgung des 3V-Systems verbunden
• 3A ist mit dem 3V-System verbunden
• 3B ist mit dem 3V-System verbunden
• GND ist mit dem 3V-System-GND verbunden
