4-in-1 MAX7219 8x32 LED Matrix-Display
(3 Bewertungen) Bewertungen anzeigen
5,39 € inkl. MwSt. zzgl. 3,99 € Versandkosten
Sofort versandfertig
4-in-1 8x8 Punkt-Matrixmodul zum Darstellen von Buchstaben, Zahlen, Symbolen, ect...
Ein Modul verfügt über 64 rote 3 mm LEDs welche seperat angesteuert werden können. Es lassen sich beliebig viele Module zusammenschalten um so ein "Display" erstellen zu können welches sehr einfach über einen Arduino oder Rasperry Pi betrieben werden kann.
Das Ansteuern erfolgt über einen MAX7219 MCU Chip mit folgender Pinbelegung:
- VCC - 5 V
- GND - Masse
- DIN/DOUT - Daten Eingang/Ausgang
- CS - Chip Select
- CLK - Clock
Details
- 4-in-1 8x8 Punkt-Matrix-Display (rot)
- angesteuert über MAX7219 MCU
- Ansteuerung über gemeinsame Kathode
- SPI Kompatibel
- Bis zu 10 MHz serielle Datenübertragung möglich
- Betriebsspannung: 5V
- Abmessungen: 5 x 3,2 x 1,5 cm
- Montagemöglichkeit über vier 3mm Bohrungen
- Über den Ausgang können weitere Module kaskadiert werden
- Lieferung inkl. Anschlusskabel
Lieferumfang

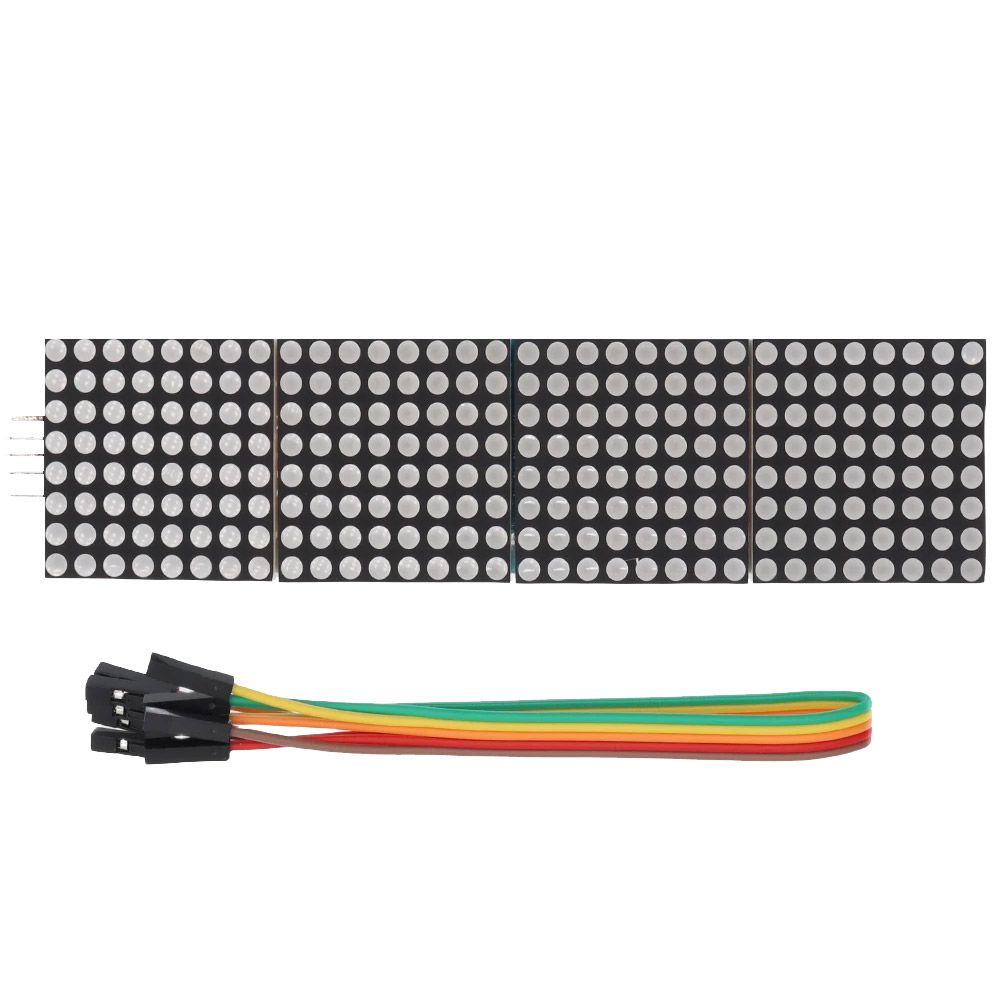

- 1 x Fertig aufgebautes 4-in-1 8x8 Punkt-Matrix-Modul
- 1 x Anschlusskabel
