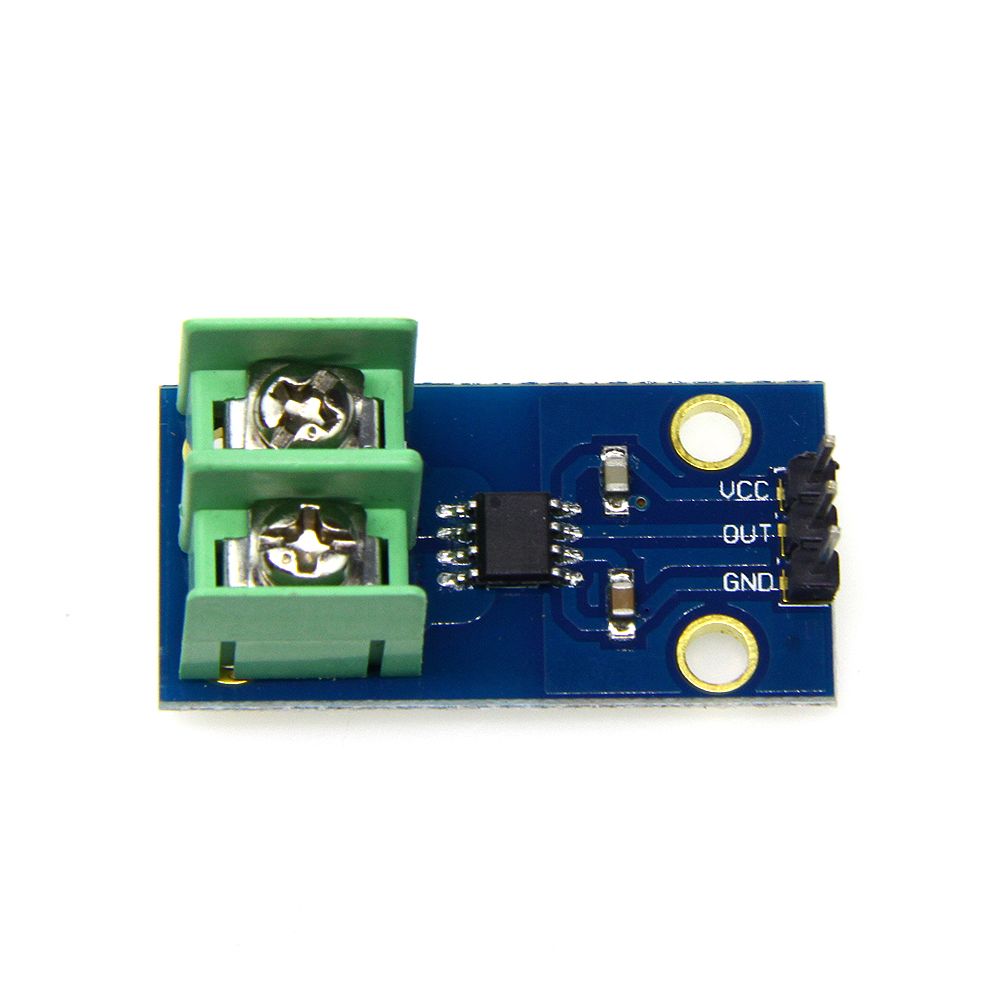

30A Stromsensor ACS712ELCTR-30A
(1 Bewertung) Bewertungen anzeigen
5,66 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen
Sofort versandfertig
Stromsensor bis 30A für Arduino und Raspberry Pi. Ideal für DIY-Elektronikprojekte.
Dieses Modul misst Strom bis zu 30A, entsprechend einem analogen Output von 66-185 mV / A.
Die Schraubklemme ist für eine größere Flexibilität nicht gelötet.
Details
- Chip: ACS712ELCTR-30A
- Power supply: 5v
- Measuring range: 30A
- 66 to 185 mV/A output sensitivity
- On-board power indicator
- When the current is 0, the output is the power midpoint voltage, isolated
- Low-noise analog signal path
- Device bandwidth is set via the new FILTER pin
- 5 μs output rise time in response to step input current
- 80 kHz bandwidth ▪ Total output error 1.5% at TA = 25°C
- Small footprint, low-profile SOIC8 package
- 1.2 mΩ internal conductor resistance
- 2.1 kVRMS minimum isolation voltage from pins 1-4 to pins 5-8
- 5.0 V, single supply operation
- Output voltage proportional to AC or DC currents ▪ Factory-trimmed for accuracy
- Extremely stable output offset voltage
- Nearly zero magnetic hysteresis
- Ratiometric output from supply voltage
- PCB board size: 35(mm) x17(mm)/1.37''x0.66'' (approx)
Lieferumfang
- 1x 30A Stromsensor ACS712ELCTR-30A
