2,2 Zoll TFT LCD Display Modul ILI9341 - 240x320
(8 Bewertungen) Bewertungen anzeigen
14,45 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen
Sofort versandfertig

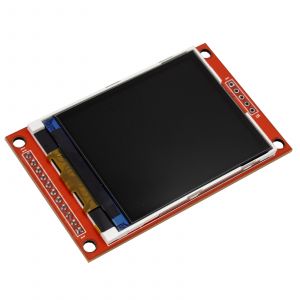

2,2" TFT LCD Modul
Einfach anzuschliessendes 2,2" TFT LCD mit einer Auflösung von 240x320 Pixel und SPI-Interface.
Als IC dient der ILI9341 Chip für den verschiedene Arduino Bibliotheken existieren.
Als IC dient der ILI9341 Chip für den verschiedene Arduino Bibliotheken existieren.

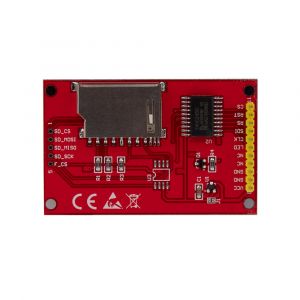

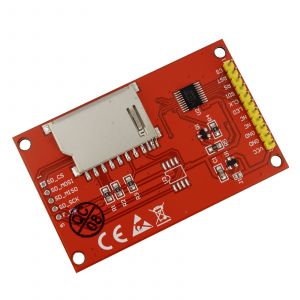

Pin-Zuordnung
- TFT-01 -> VCC3.3V
- TFT-02 -> GND
- TFT-03 -> CS -> D10
- TFT-04 -> Reset -> D08
- TFT-05 -> DC -> D09
- TFT-06 -> MOSI -> SD-02
- TFT-07 -> SCK -> SD-04
- TFT-08 -> LED (D07 oder 3,3V mit 150 Ohm)
- TFT-09 -> MISO -> SD-03
- SD-01 -> CS -> D04
Details
- Display: 2,2" TFT LCD mit SPI Interface, Transmissive
- Farbraum: 262K Farben
- Hintergrundbeleuchtung: LED
- Auflösung: 240x320 Pixel
- SPI Bus Schnittstelle
- IC Treiber: ILI9341
- 3.3V TTL kompatibel
- Direkte Anschlussmöglichkeit an Arduino oder andere Micro-Controller
Lieferumfang
- 1 x 2,2" Zoll Display mit Stiftleiste zum einfachen Anschluss.
