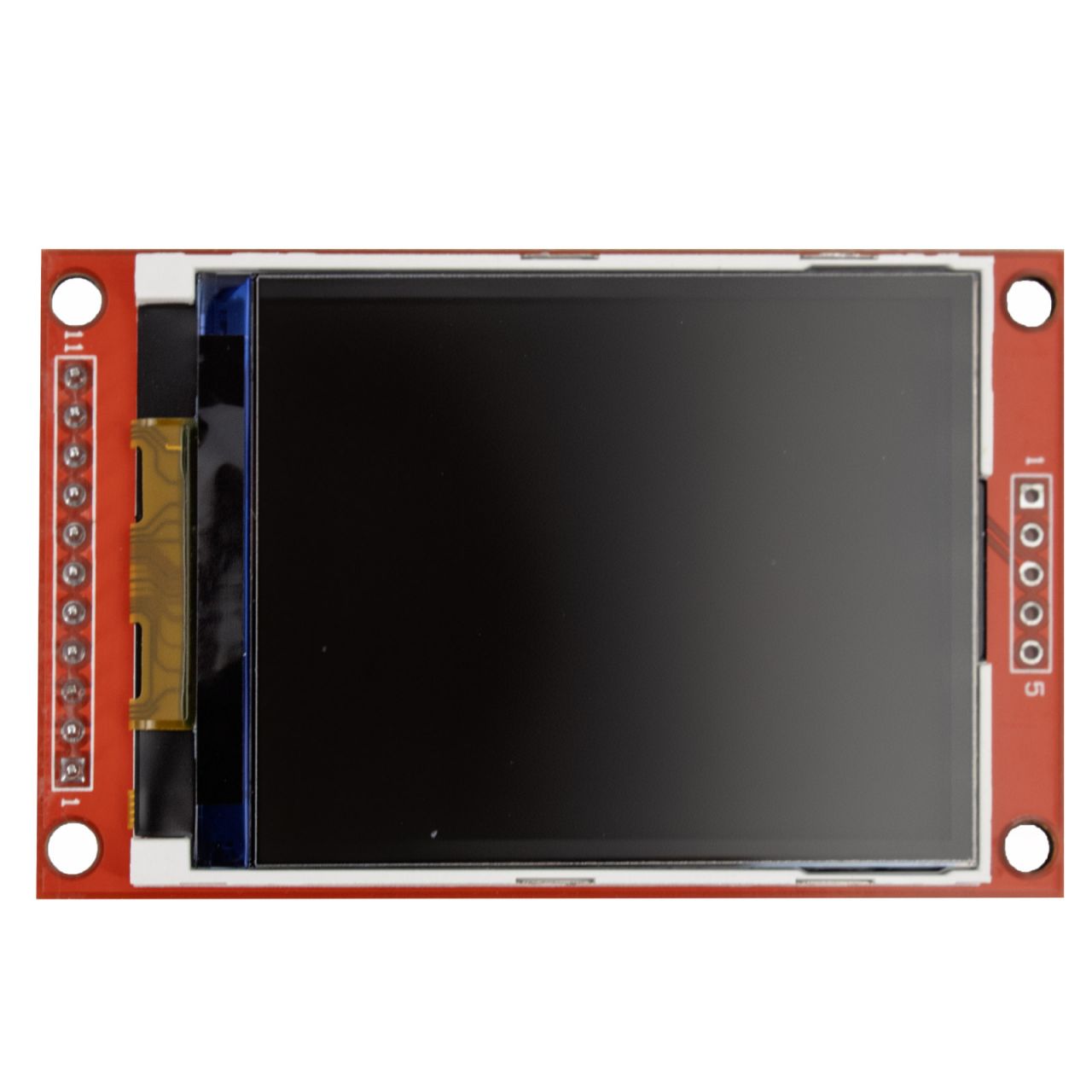

2,0" TFT LCD Display Modul ILI9225 176x220
(6 Bewertungen) Bewertungen anzeigen
10,26 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen
Sofort versandfertig
Einfach anzuschliessendes 2.0" TFT LCD mit einer Auflösung von 176x220 Pixel und SPI-Interface.
Als IC dient der ILI9225 Chip für den verschiedene Arduino Bibliotheken existieren.
Pinout
11Pin LCD Interface
- Vcc: Eingangsspannung 5 V oder 3,3 V
- GND: Masseanschluss des Moduls
- GND: Masseanschluss, erden oder floaten lassen
- NC: Nicht angeschlossen
- NC: Nicht angeschlossen
- LED: Hintergrundbeleuchtung
- CLK: Serielles SPI Clock Signal
- SDI: Serielles SPI Datensignal
- RS: Befehl (RS = 0) Parameter (RS 1) Auswahl
- RST: LCD Reset-Signal
- CS: Chip Select
4Pin SD-Interface
- SD CS: SD-Karten Auswahl Signal
- SD _ MOSI: SPI bus MOSI Dateneingang
- SD _ MISO: SPI bus MISO Datenausgang
- SD _ SCK: SPI bus Serielles Clock Signal
Details
- Typ: 2.0" TFT LCD ohne touch panel
- Ansteuerung: Seriell / SPI
- Treiber IC: ILI9225
- Hintergrundbeleuchtung: Weiß LED
- Farbtiefe: 262 K/65 K
- Auflösung (Punkte): 176*220
- Stromversorgung: 3.3V / 5V
- Anschluss mit 4 IOs (SPI)
- Anschluss mit 9 IOs (Seriell)
- Mit SD-Karteneinschub
Lieferumfang
- 1x 2,0" TFT LCD Display Modul ILI9225 176x220
