16 Kanal Relais 12V Low Level Trigger
Mit diesem 12V 16-Kanal Relais-Modul können Sie große Lasten bis AC250V 10A und DC30V 10A schalten. Es ist kompatibel mit Arduino und Raspberry Pi und eignet sich für verschiedenste DIY-Elektronik Projekte.
Das Relais benötigt eine 12V Stromversorgung und einen Steuerstrom von ca. 15-20mA. Es besitzt eine Entkoppelung über einen Optokoppler zur Erhöhung der Störfestigkeit. Die Versorgungsspannung an den beiden Klemmen beträgt DC12V.
Das TTL Steuersignal zum Ansteuern der Relais funktioniert mit 5V DC, der Strom der dabei über die Ansteuerleitung fließt beträgt 15mA - 20mA (Pro Relais, welches geschaltet wird). Kontakttyp der Relais ist wahlweise NO oder NC, die Relais sind Low-Level-Trigger, die bei einem niedrigen Signal auslösen (LED am Relais leuchtet auf).
Beim Anschluss an einen Raspberry Pi VCC wird zusätzlich ein Pegelwandler 3.3V auf 5V benötigt (nicht im Lieferumfang enthalten).
Details
- Betriebsspannung: 12V DC (separates Netzteil erforderlich)
- Steuerspannung: 5V TTL (Arduino, Raspberry Pi etc.)
- Steuerstrom 15-20mA
- Maximale Schaltspannung: AC: 50V / 5A; DC: 30V / 5A
- Relais-Typ: SPDT (Single Pole Double Throw) mit NO (Normally Open) und NC (Normally Closed) Anschlüssen
- Abmessungen: 188 mm x 90 x 20mm
- Trigger-Logik: LOW-Level-Trigger (Relais aktiviert sich, wenn der Eingang auf 0V gezogen wird)
Lieferumfang

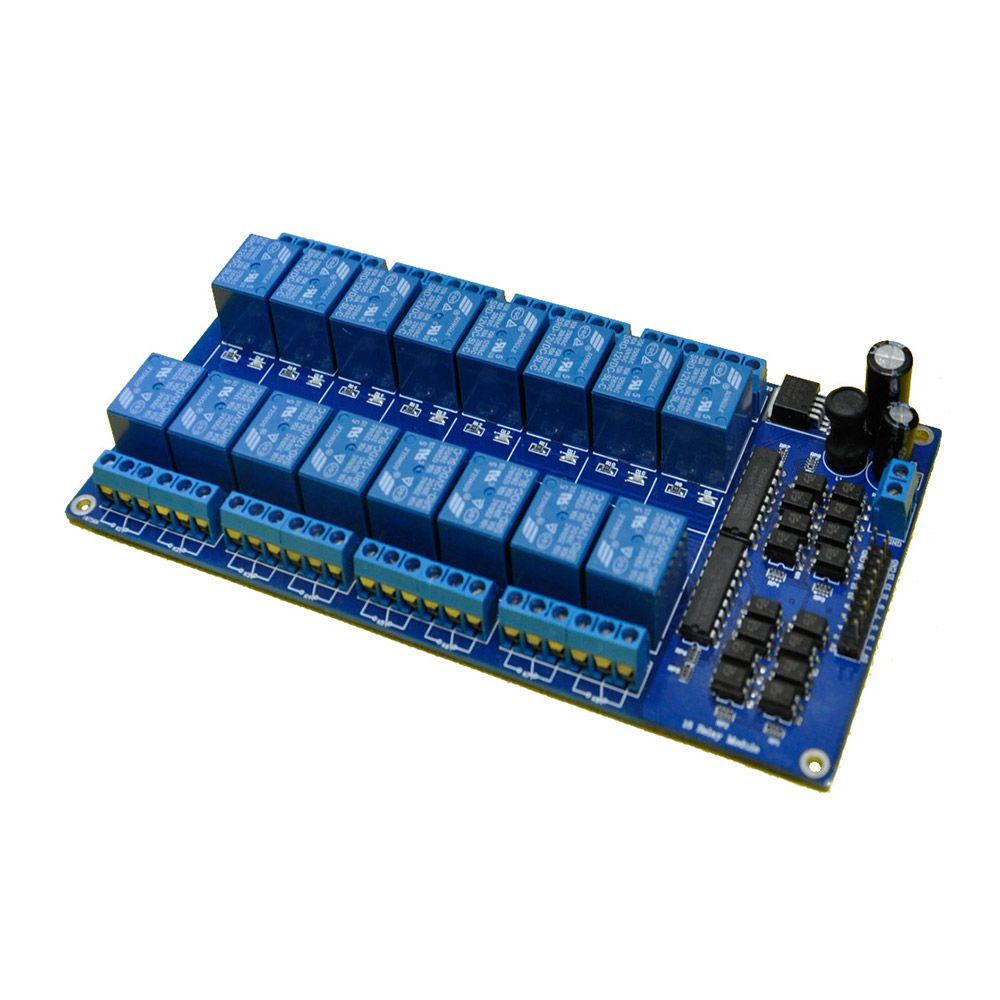

- 1 x fertig aufgebautes Modul wie abgebildet
