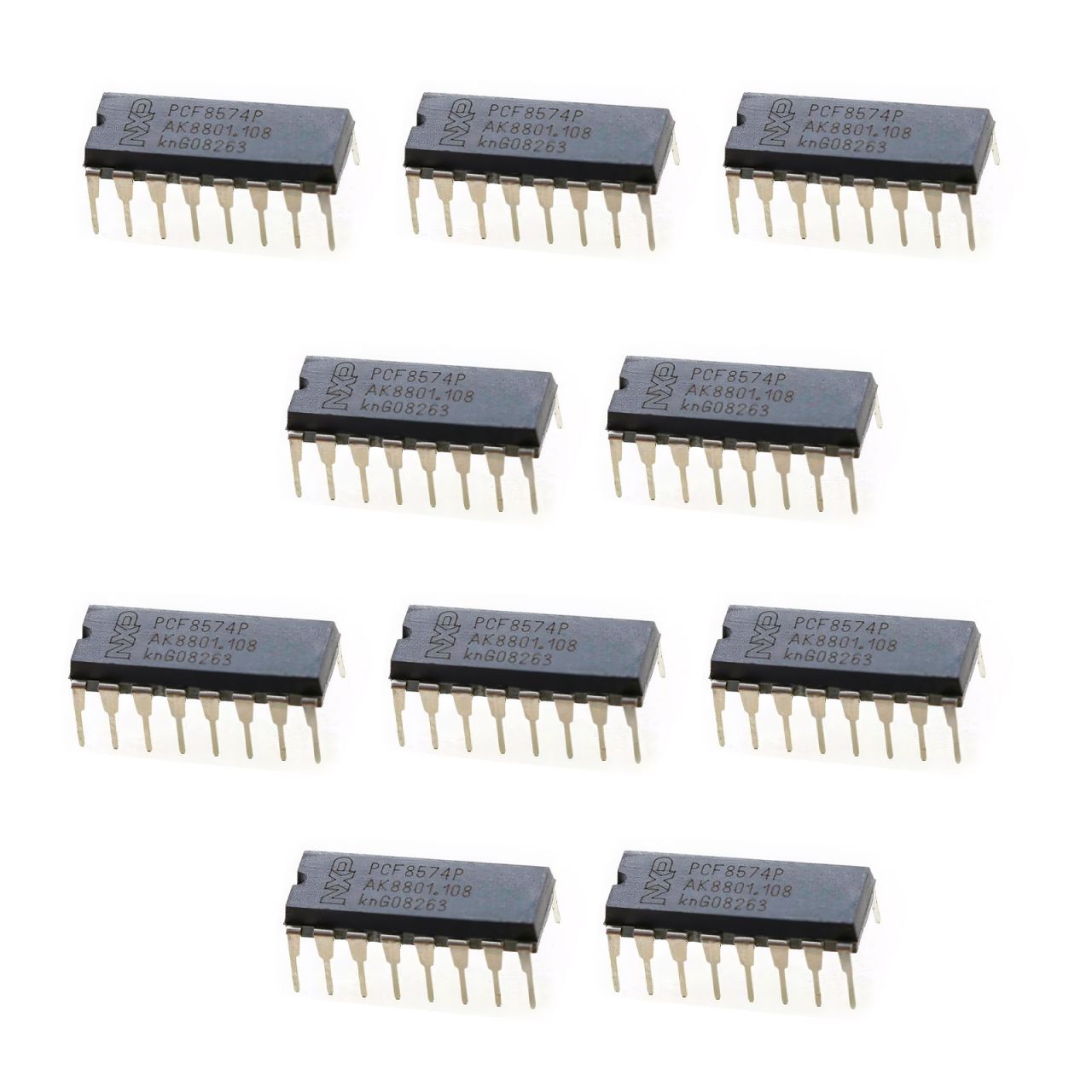

10er-Pack PCF8574P DIP-16 I2C 8-Bit I/O Expander ICs
Das 10er-Pack PCF8574P DIP-16 8-Bit I/O Expander ICs bietet Ihnen eine effiziente Lösung zur Erweiterung der Ein- und Ausgänge (E/A) Ihres Mikrocontrollers. Jeder PCF8574P-Chip verwendet das I²C-Kommunikationsprotokoll, um eine nahtlose Steuerung von bis zu 8 zusätzlichen digitalen E/A-Pins pro IC zu ermöglichen. Diese vielseitigen Expander eignen sich ideal für Projekte, bei denen mehr GPIO-Pins benötigt werden, ohne zusätzliche Hardware-Komplexität hinzuzufügen.
Hauptmerkmale:
- 8-Bit E/A-Erweiterung: Jeder Chip erweitert die E/A-Kapazität Ihres Systems um 8 digitale Ein-/Ausgänge.
- I²C-Kommunikation: Nahtlose Integration in Mikrocontroller über das I²C-Protokoll, reduziert den Pin-Bedarf und vereinfacht die Schaltungsführung.
- Kompakte DIP-16 Bauform: Einfach in Breadboards und Prototypen einsetzbar.
- Vielseitig anwendbar: Ideal für verschiedene Mikrocontroller- und Arduino-Projekte, um mehr Sensoren, LEDs, Tasten und andere Peripheriegeräte anzuschließen.
- Geringer Stromverbrauch: Geeignet für batteriebetriebene Projekte und energieeffiziente Systeme.
Mit diesem Set können Sie schnell und einfach Ihr nächstes Elektronikprojekt erweitern, ohne Kompromisse bei der Effizienz oder Benutzerfreundlichkeit einzugehen. Perfekt für den Einsatz in Heimautomationsprojekten, DIY-Elektronik und Prototypenentwicklung.
Pin-Belegung:
- A0: Adresspin 0
- A1: Adresspin 1
- A2: Adresspin 2
- GND: Masseanschluss 5–12. P0–P7: Bidirektionale digitale I/O-Pins
- INT: Interrupt-Ausgang (meldet einen Zustand am I/O-Pin)
- SCL: I²C-Taktleitung
- SDA: I²C-Datenleitung
- VCC: Versorgungsspannung
Details
- Betriebsspannung: 2,5 V bis 6 V
- Maximaler Ausgangsstrom: 25 mA pro Pin (sink)
- Eingangsstrom im Leerlauf: 10 μA
- Stromaufnahme (im Betrieb): 100 μA (im Leerlauf)
- Stromaufnahme (Standby-Modus): Maximal 10 μA
- Schnittstelle: I²C-Bus (Zwei-Draht-Seriellprotokoll)
- Gehäuse: DIP-16
- Anzahl der I/O-Pins: 8 bidirektionale digitale E/A-Pins
- Adressierbare ICs: Bis zu 8 PCF8574P-ICs können am I²C-Bus betrieben werden (über Adresspins A0, A1, A2)
Lieferumfang
- 10x PCF8574P DIP-16 I2C 8-Bit I/O Expander ICs
