0.96" OLED Display I2C/IIC/TWI 128x64 Pixel für Arduino

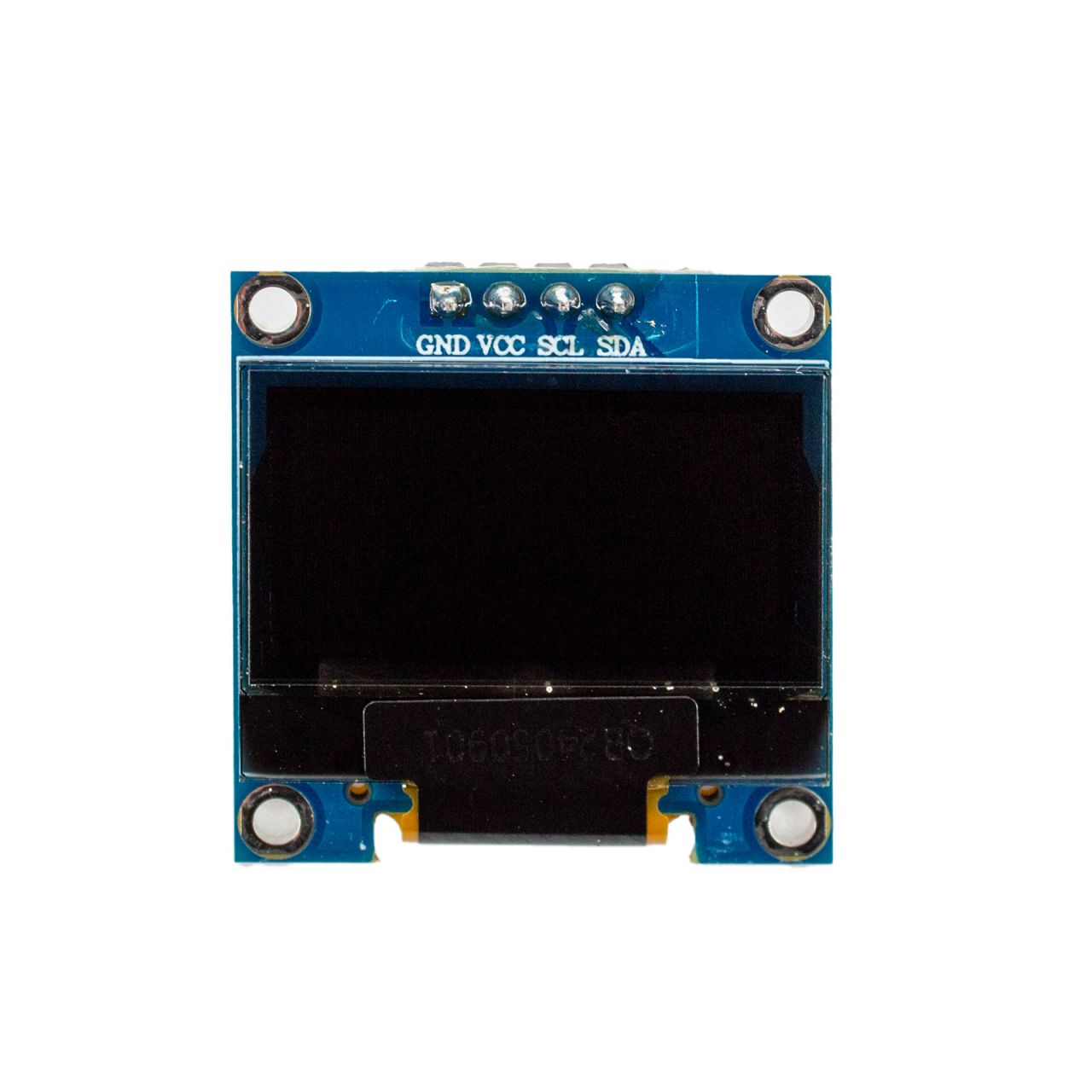

Monochromes 0.96"OLED Display mit 128 x 64 Bildpunkten

Dieses Display ist mit 3 cm Bildschirmdiagonale sehr klein und durch hohen Kontrast gut lesbar. Das Display besteht aus 128x64 OLED Bildpunkten die durch den verbauten SSD1306 Chip einzeln gesteuert werden.
Da die Pixel leuchten wird keine Hintergrundbeleuchtung benötigt, was sich positiv auf den Stromverbrauch auswirkt und dem Display den hohen Kontrast verleiht.

Es ist ideal für einfache Verwendung mit Mikrocontrollern wie Arduino, ATmega, STM32, 8051, AVR, PIC, DSP, ARM, MSP430, PLC,TTL-Logik. Das Display wird über die I2C-Schnittstelle angesteuert und benötigt nur 4 Anschlüsse.
Eine typische Pinbelegung bei einem Arduino sieht wie folgt aus:

• VCC -> 3.3V
• GND -> GND
• SDA -> A4
• SCL -> A5

In Kombination mit den beiden Arduino Bibliotheken Adafruit GFX und Adafruit SSD1306, welche auch Beispiel-Sketches enthalten, lässt sich das Display schnell programmieren. Mehr dazu in der Link-Sektion weiter unten.
